قواطع الأنابيب الكبيرة متعددة الوظائف

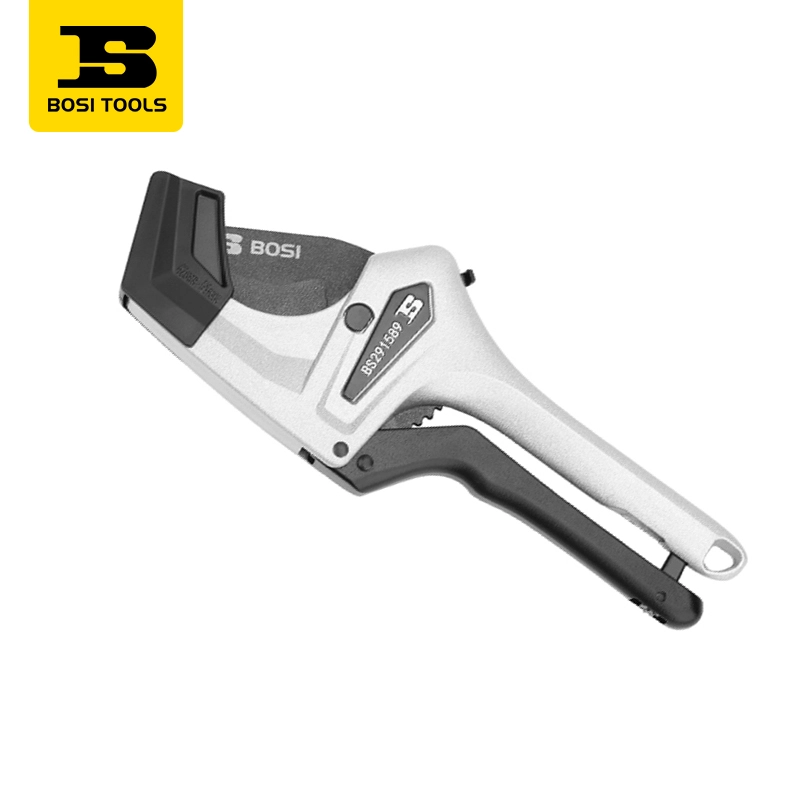

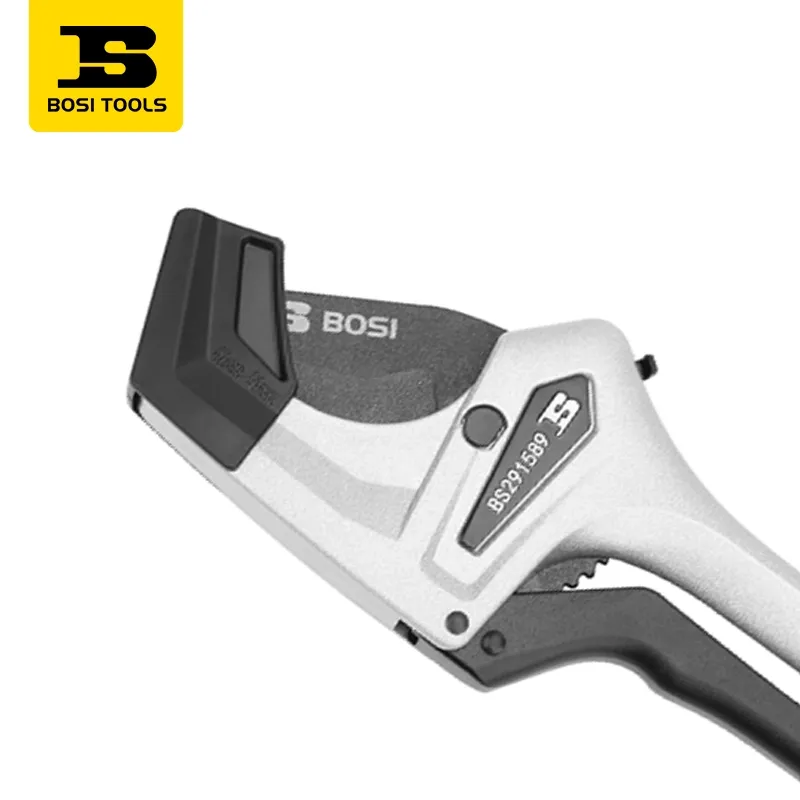

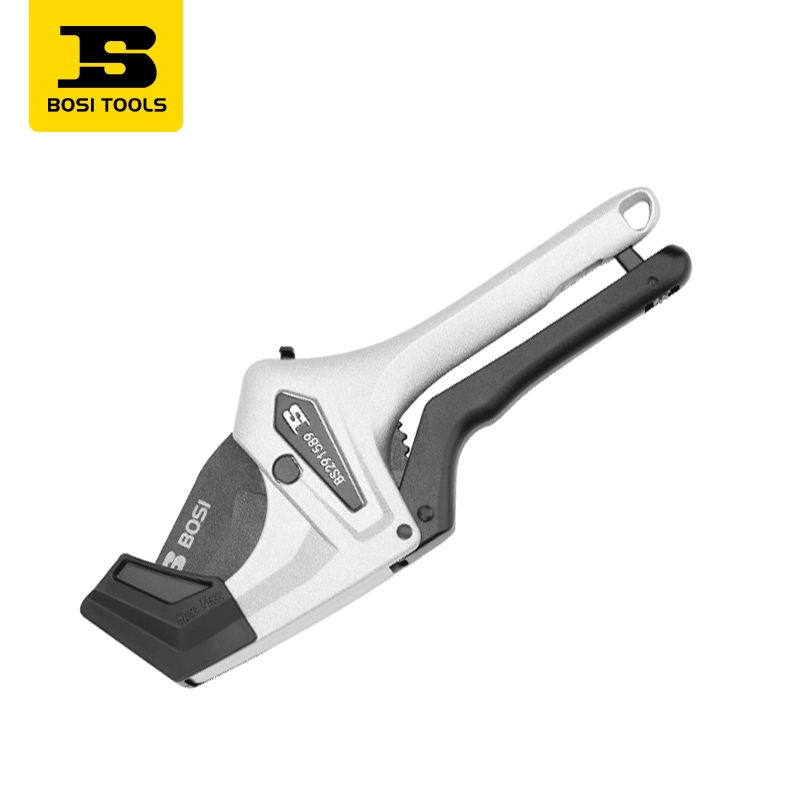

قواطع الأنابيب الكبيرة متعددة الوظائف من BOSI، مقاس 12 بوصة (300 مم). هيكل من سبائك الألومنيوم عالي الجودة، قوي ومتين. شفرة من مادة SK5 مع طلاء التيفلون، ومعالجة حرارية مزدوجة، وقطع سهل وأطراف مستقيمة. تصميم هيكلي فريد يسمح باستبدال الشفرة بسرعة.

يقطع الأنابيب بسهولة بأقطار خارجية 32 مم، 42 مم، 51 مم، و75 مم (مثل أنابيب PVC، PPR، PE) عن طريق ضبط الغلاف المحدد. الحد الأقصى لقطر القطع 75 ملم. يتوافق مع معايير QB/T5944. مناسبة لتركيب المياه والكهرباء، وإصلاح الأنابيب، والري الزراعي، وغيرها من السيناريوهات.

مزايا المنتج ومبادئه

مبدأ السقاطة أو الرافعة المركبة: تعتمد ماكينة قص الأنابيب آلية ربط متعددة المراحل، ويتم تحويل حركة المقبض إلى قوة قص خطية للشفرة من خلال التروس أو الكامات الداخلية، مما يؤدي إلى تضخيم القوة الصغيرة التي تطبقها اليد عدة مرات، مما يجعل قواطع الأنابيب الكبيرة متعددة الوظائف سهلة قطع الأنابيب ذات الجدران السميكة.

مزايا شفرة SK5: يخضع فولاذ الأدوات عالي الكربون SK5 إلى معالجتين حراريتين، مما يحقق صلابة HRC 58-62، ويمتلك صلابة جيدة، مما يجعل حافة القطع أقل عرضة للتقطيع أثناء القص.

وظيفة طلاء تفلون: سطح الشفرة مطلي بمادة التيفلون (PTFE)، مما يقلل من معامل الاحتكاك، ويقلل من الالتصاق بالأنابيب أثناء القص، مما يؤدي إلى قطع أكثر سلاسة، ويوفر الوقاية من الصدأ وسهولة التنظيف.

مبدأ تعديل الأكمام الحد: تتوافق أقطار الأنابيب المختلفة مع فتحات الحدود المختلفة. بعد وضع الأنبوب في الفتحة المقابلة، يتم تحسين زاوية الاتصال وشوط القطع بين الشفرة والأنبوب لضمان القطع لمرة واحدة والمنفذ الرأسي.

عناصر اختبار المنتج

اختبار الصلابة: الصلابة المتطورة لإدخالات SK5 بعد المعالجة الحرارية هي HRC 58-62، والتي تلبي متطلبات QB/T5944.

أداء القص: أجريت اختبارات القص على أنابيب PVC بأقطار φ32mm، φ42mm، φ51mm، وφ75mm على التوالي. كان الشرط هو أن يتم قطع الأنابيب بشكل نظيف دفعة واحدة، بنهاية ناعمة وغير مكسورة، ولم يتم ملاحظة أي شيء غير طبيعي بعد 20 عملية قطع متتالية.

متانة: بعد إجراء 200 عملية قطع على أنبوب PVC بقطر φ75 مم، لم تظهر حافة القطع أي تقطيع أو كسر واضح، وكانت وظيفة ضبط الكم الحدي طبيعية.

قوة قذيفة سبائك الألومنيوم: تحت قوة جانبية تبلغ 100 نيوتن، لا تظهر القشرة أي شقوق أو تشوه دائم.

التصاق طلاء PTFE: اختبار القطع المتقاطع، منطقة فصل الطلاء ≥ 5%.

تم تنفيذ المعيار: QB/T5944 مؤهل تمامًا، مع إرفاق تقرير فحص المصنع.

عملية الإنتاج:

سبائك الألومنيوم قذيفة يموت الصب → إزالة الأزيز → السطح الرملي ومعالجة الأكسدة؛ شفرة فارغة مختومة من الصفيحة الفولاذية SK5 ← معالجتان حراريتان (التبريد + التقسية) ← طلاء تفلون ← طحن الحواف ← تجميع الغلاف والشفرة وغطاء الاحتفاظ والمقبض ← اختبار أداء القص ← التنظيف والتعبئة.

سياسة العينة

يمكننا تقديم 1-2 عينة (جمع الشحن)، ويمكن خصم رسوم العينة بعد الطلبات بالجملة. يمكن للموزعين التقدم بطلب للحصول على عينات مجانية (المؤهلات المطلوبة).
